    用電管理部門經常需要普查各類臺區的用戶資料，包括用戶是由哪臺變壓器供電，由哪個母線分支供電，由哪相供電，實現臺區精細化管理，為降耗減損提供真實準確的基礎數據。實現這種功能的儀器叫臺區用戶識別儀、臺區用戶查詢儀、營業普查儀等。

    傳統的臺區用戶識別儀，采用電力載波通信方式，原理如圖1所示。臺區用戶識別儀包括主機和手持終端兩部分，主機和手持終端之間采用FSK電力載波通信的方式。使用時，將主機安裝在待測變壓器的低壓出線端子上，操作人員利用手持終端在待檢用戶的進線口進行測試。

在共高壓、共地、及共電纜溝情況下會造成誤判

    由于傳統臺區識別儀僅僅采用FSK電力載波信號進行用戶識別，而載波信號會通過變壓器傳輸?shù)礁邏簜?cè)，再通過高壓線傳輸?shù)较噜徸儔浩鳎斐伞按€”現象，即“共高壓串線”。同樣原因，若相鄰變壓器有共地情況，載波信號也會串線到相鄰變壓器，

即“共地串線”。若相鄰變壓器的低壓電纜走同一電纜溝，電力載波信號會通過電纜間的耦合電容傳播到其它變壓器上，即 “共電纜溝串線”。由于共高壓串線、共地串線、共電纜溝串線等情況的存在，僅僅采用電力載波信號的傳統臺區識別儀，經常會造成誤判。

對于距離長、干擾大的線路無法識別

    城區電力公變臺區的供電半徑在500米到2000米之間，所以臺區識別儀測量距離應不小于2000米。電力載波信號是高頻信號，衰減嚴重，無法遠距離傳輸，使得傳統臺區識別儀無法識別距離長、線路干擾大的用戶。

    LLN-04A雙向臺區用戶識別儀，采用脈沖電流法和FSK電力載波信號法相結合的方法進行臺區識別，在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確進行臺區識別。對于距離長，干擾嚴重的線路，電力載波信號可能無法傳輸，此時可通過脈沖電流法進行識別。

    雙向臺區用戶識別儀工作原理如下：先由手持終端發出一脈沖電流信號，主機端脈沖電流檢測器檢測到此脈沖電流信號后，顯示出該信號的相別（據此可判斷出該用戶屬于此變壓器的某相，此方法為脈沖電流法），同時主機在對應相發出電力載波信號。手持終端若收到此載波信號，說明該用戶屬于此變壓器。若手持終端沒有收到此信號則需要查看主機是否收到脈沖電流信號，若收到脈沖電流信號，則說明該用戶屬于此變壓器；若主機沒有收到脈沖電流信號則說明此用戶不屬于該變壓器。由于脈沖電流信號不會傳播到其它線路上，而且傳輸距離可以非常的長(理論上可無限遠)，所以LLN-04A雙向臺區用戶識別儀可以準確可靠的識別所有用戶，絕對不會誤判，也不存在無法識別的用戶。

脈沖電流法和FSK電力載波信號法也可以單獨使用。

不僅可實現臺區識別功能，還可進行分支判斷和相位判斷，即判斷手持終端連接的用戶屬于變壓器的哪個分支和哪個相位。

儀器僅有四個發光管指示，沒有任何按鍵，操作簡單方便。

采用高強度鋁合金外殼。

無須任何附加電源。

載波頻率：127KHz       主機功耗：12W         環境溫度：-30℃-70℃

脈沖電流幅度：5A       載波帶寬：9KHz        手持終端功耗：1.5W

相對濕度：≤90%        脈沖電流時間：50S     載波傳輸速率：100BPS

電源交流：220V±15%    電流鉗直徑：50mm

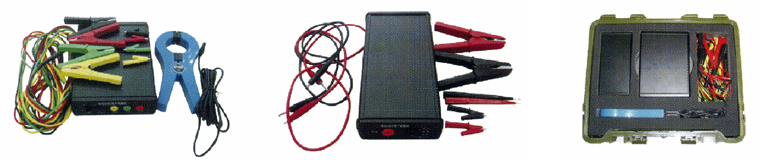

主機配置：主機、主機測試線3米4根（顏色：黃、綠、紅、黑）、小主機測試夾4個（顏色： 黃、綠、紅、黑）、

   大主機測試夾4個（顏色：黃、綠、紅、黑）、電流鉗。

手持終端配置：手持終端、終端測試線1米2根（顏色：紅、黑）、小終端測試夾2個（顏色：紅、黑）、大終端測試夾2個

   （顏色：紅、黑）、測試探針2個（顏色：紅、黑）。

攜帶箱：1個
